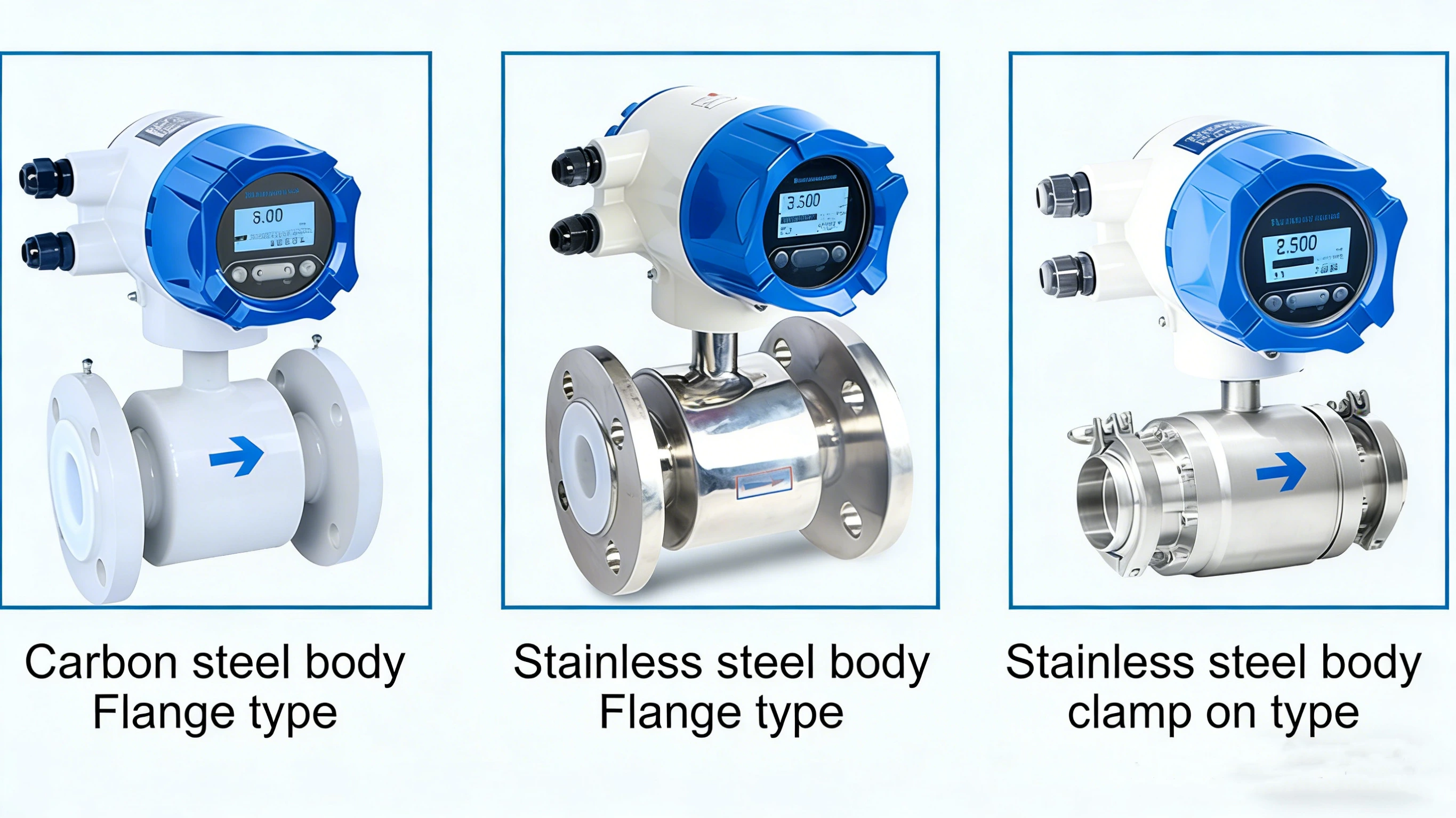

Русский Medidor de caudal electromagnético SIN-LDG-A100
Diámetro de la tubería: DN10~DN1000
Precisión: ±0,5 % del valor medido; ±0,3 % del valor medido (disponible para tamaños de tubería seleccionados)
Repetitividad: 0,16%
Conductividad eléctrica: ≥50μS/cm
Especificación
| Variable medida | Medición directa: Velocidad de flujo Valor calculado: caudal volumétrico, caudal másico. | |
| Rango de velocidad de flujo | Rango típico de velocidad de flujo: 0,5 m/s ~ 5 m/s | |
| Diámetro nominal | DN10~DN1000 | |
| Comunicaciones | RS485; MODBUS-RTU; Comunicación Hart (opcional) | |
| Relé (tipo remoto opcional) | 2 canales SPST; 250 VCA; 3 A | |
| Tensión de alimentación | 100 V CA ~ 240 V CA, 50/60 Hz; 20 V CC ~ 28 V CC | |
| Consumo de energía | ≤15 W | |
| Condiciones de funcionamiento de referencia | Medio: agua Temperatura: 20 ℃ Presión: 0,1 MPa Requisitos de instalación : recorrido de entrada ≥10 DN, recorrido de salida ≥5 DN | |
| Exactitud | ±0,5 % del valor medido; ±0,3 % del valor medido (disponible para tamaños de tubería seleccionados) Nota: Aplicable al rango de velocidad de flujo de 0,5 m/s a 5 m/s | |
| Repetitividad | 0,16% | |
| Rango de temperatura media | Revestimiento CR: -10 ℃ ~ 70 ℃ Revestimiento de PU: -10 ℃ ~ 60 ℃ Revestimiento de PTFE/F46: -10 ℃ ~ 120 ℃ | |
| Presión nominal (personalizable para aplicaciones de alta presión) | DN10~DN250: PN<1,6 MPa DN300~DN1000: PN<1,0 MPa Nota: Para ciertas especificaciones, los valores reales pueden variar; consulte la placa de características para obtener información exacta. Versiones de alta presión disponibles bajo pedido. | |
| Conductividad | ≥50 μS/cm | |
| Temperatura ambiente | Tipo integrado | -10℃~55℃ |
| Tipo remoto | Convertidor: -20℃~55℃ Sensor: -10℃~55℃ | |
| Temperatura de almacenamiento | -20℃~55℃ | |
| Nivel de protección | Tipo integrado | Estándar: IP65 |
| Alta protección: IP66/IP67 | ||
| Tipo remoto | Sensor: IP65 Convertidor: IP68 | |
Principio de medición
El principio de funcionamiento del caudalímetro electromagnético se basa en la ley de inducción electromagnética de Faraday. Las dos bobinas electromagnéticas, ubicadas en los extremos superior e inferior , como se muestra en la Figura 1 , generan un campo magnético constante o alterno. Cuando el medio conductor fluye a través del caudalímetro electromagnético, se detecta la fuerza electromotriz inducida entre los electrodos izquierdo y derecho en la pared del tubo del caudalímetro. La magnitud de la fuerza electromotriz inducida es proporcional al caudal del medio conductor, la densidad de inducción magnética del campo magnético y el ancho del conductor (el diámetro interior del tubo de medición del caudalímetro); el caudal del medio se puede obtener mediante cálculo. La ecuación de la fuerza electromotriz inducida es la siguiente:
E=K × B × V × D
Donde e: E － Fuerza electromotriz inducida
K － Constante del metro
B － Densidad de inducción magnética
V － Velocidad media de flujo en la sección transversal del tubo de medición
D － Diámetro interior del tubo de medición
Al medir el caudal, el fluido fluye a través de un campo magnético perpendicular a su dirección. El flujo de fluido conductor induce un potencial proporcional a la velocidad media del flujo, lo que requiere que la conductividad del líquido medido sea superior a la conductividad mínima. La señal de tensión inducida es detectada por dos electrodos y transmitida al convertidor mediante un cable. Tras un procesamiento de señales analógico y digital, el caudal acumulado y el caudal en tiempo real se muestran en la pantalla del convertidor.
Instalación de medidor de flujo magnético
A continuación se presentan algunas pautas generales para la instalación de un medidor de flujo magnético:
Diámetro de la tubería : Seleccione un caudalímetro adecuado para el diámetro de la tubería. El caudalímetro debe ajustarse al tamaño de la tubería y debe instalarse con la orientación correcta.
Tramos de tubería rectos : el medidor de caudal debe instalarse en una sección de tubería que tenga un tramo recto de al menos 5 diámetros de tubería aguas arriba del medidor y 2 diámetros de tubería aguas abajo del medidor.
Posicionamiento : Instale el caudalímetro en una tubería horizontal, con el flujo de la sección de mayor diámetro a la de menor. Si se instala verticalmente, el flujo debe ser ascendente.
Condiciones de entrada y salida : Asegúrese de que las tuberías de entrada y salida sean rectas, sin obstrucciones ni curvas cerca del medidor. El flujo debe desarrollarse completamente, sin remolinos ni turbulencias, y la tubería debe estar nivelada para evitar la formación de bolsas de aire.
Conexión a tierra : Los medidores de flujo magnéticos requieren conexión a tierra para eliminar el ruido eléctrico y garantizar lecturas precisas. Una conexión a tierra adecuada es esencial para el funcionamiento del medidor.
Conexiones eléctricas : Conecte los cables eléctricos a los terminales apropiados y asegúrese de que el cableado sea correcto.
Compatibilidad del material : Los materiales utilizados para el medidor de caudal y las tuberías deben ser compatibles con el fluido que se está midiendo.
Calibración : Los medidores de flujo magnético requieren calibración para garantizar mediciones precisas. La calibración debe realizarse según las recomendaciones del fabricante y repetirse periódicamente.
Es importante consultar las pautas de instalación específicas del fabricante y trabajar con un ingeniero experimentado para garantizar una instalación adecuada y una medición precisa del flujo de fluido.
